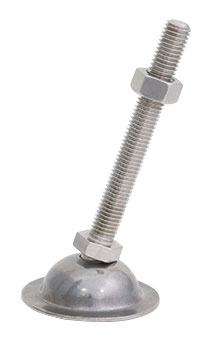

傾斜面設置タイプ サンアジャストボルト　PAT.P

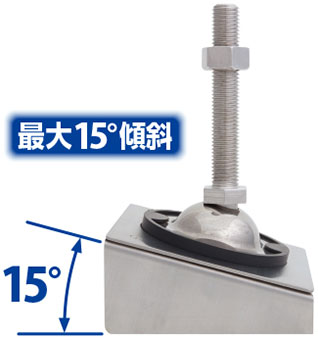

傾斜面でもレベルの調整が可能 最大15°傾斜
標準タイプ
keisya_01keisha_sasb

アジャストボルトの傾斜が15°の自由幅を持っているため、傾斜した接地面でも、レベル出しが可能。 受座部は斜面に沿い設置することにより、安定した設置ができます。 バリエーションも豊富です。

傾斜面設置タイプ サンアジャストボルト 規格
品番 受座形状 サイズ 後施工用ゴム DXF PDF
S-A □ 15 φ60×H20 M12×50〜150 ○↓DL↓DL
S-B □ 15 φ75×H20 M16×75〜150 ○↓DL↓DL
M20×100〜150 ○↓DL↓DL

上記標示サイズ商品全て在庫あります。

S-A15・S-B15 傾斜面設置タイプ　耐荷重　性能
品番 材質 寸法D 耐荷重（kg）
S-A 15 SUS304 M12 1200
SS M12 1000
S-B 15 SUS304 M16 1300
M20 1900
SS M16 1000
M20 1300

●JQA（日本品質保証機構）試験成績書有り

材質・表面処理記号
品番表記方法
  （材質記号）   （D）   （L1）
S-A 15
在庫 材質 色 記号
○
 SUS304:ステンレス 光沢バレル S
○
 SS:三価クロムクロメートメッキ ホワイト色（ノンクロム） RW

在庫品 ○

受座部後施工用ゴム（後施工で設置できます）
  • エチレンプロピレンゴム EPDM
  • 耐老化性、耐オゾン性、極性液体に対応する 抵抗性、電気的性質が良好、RoHS対応
  （材質記号）    （D）   （L1）
S-A 15-33
  （材質記号）    （D）   （L1）
S-B 15-33
