【サンファスナー部品株式会社】傾斜面設置固定用 サンアジャストボルト

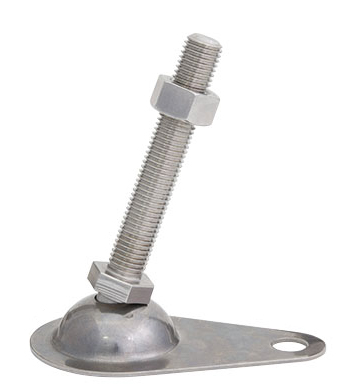

傾斜面設置タイプ S-D15　PAT.P

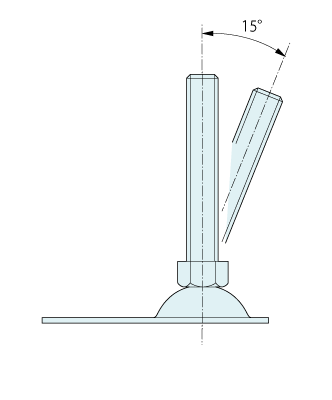

傾斜面でもレベルの調整が可能 最大15°傾斜
固定用
keisya_01keisha_sd

アジャストボルトの傾斜が15°の自由幅を持っているため、傾斜した接地面でも、レベル出しが可能。 受座部は斜面に沿い設置することにより、安定した設置ができます。 バリエーションも豊富です。

傾斜面設置タイプ サンアジャストボルト 規格
品番 受座形状 サイズ DXF PDF
S-D □ 15 W70×Y120×H20 M12×50〜150 ↓DL↓DL
M16×75〜150 ↓DL↓DL
M20×100〜150 ↓DL↓DL

上記標示サイズ商品全て在庫あります。

S-D15 傾斜面設置タイプ　耐荷重　性能
材質 寸法D 耐荷重（kg）
SUS304 M12 1200
M16 1600
M20 1700
SS M12 1000
M16 1000
M20 1200

●JQA（日本品質保証機構）試験成績書有り

材質・表面処理記号
品番表記方法
  （材質記号）   （D）   （L1）
S-D 15
在庫 材質 色 記号
○
 SUS304:ステンレス 光沢バレル S
○
 SS:三価クロムクロメートメッキ ホワイト色（ノンクロム） RW

在庫品 ○
