【サンファスナー部品株式会社】S-C1 完全固定穴付重荷重用サンアジャストボルト

S-C1 完全固定穴付重荷重用 受座径:φ80

S-C1 完全固定穴付重荷重用サンアジャストボルト
完全固定穴付重荷重用サンアジャストボルト
S-C1シリーズ 固定用(穴付) ※受注生産
サンドームS-A・S-B図面

S-C1完全固定穴付 重荷重用 規格

品番 サイズ 寸     法 ケース入数 DXF PDF
D φA L1 L2 I B H
S–C1 24 × 130 M24 × 3 80 130 163 18 36 15 32本 ↓DL ↓DL
S–C1 24 × 150 M24 × 3 80 150 183 18 36 15 28本 ↓DL ↓DL
S–C1 24 × 180 M24 × 3 80 180 213 18 36 15 28本 ↓DL ↓DL
S–C1 24 × 200 M24 × 3 80 200 233 18 36 15 28本 ↓DL ↓DL

上記標示サイズ商品全て在庫あります。

S-C1完全固定穴付 重荷重用 耐荷重

材質 寸法D 耐荷重(kg)
ユニクロメッキ M24 5,000
オールステンレス M24 8,000

●JQA(日本品質保証機構)試験成績書有り

材質・表面処理記号

品番表記方法
SAS
在庫 材質 記号
ステンレス 光沢バレル S
三価クロムクロメートメッキ ホワイト色(ノンクロム) RW
ユニクロメッキ 光沢クロメート白色(1種) U
  クロメートメッキ 有色クロメート黄色(2種) C
  ディスゴ処理 ブラック(ノンクロム) DB
  ディスゴ処理 グレー(ノンクロム) DG
  ラスパート処理 ブラック RB
  ラスパート処理 シルバー RP
在庫品 ○

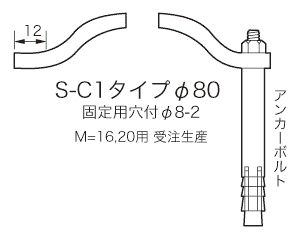

S-C1 固定穴用 アンカーボルト

アンカーボルト
固定用穴付 φ8

S-C1完全固定穴付 重荷重用 オプション

  • M16・M20用にも転用できます。
  • 表面処理及び特殊寸法、形状などご要望により製作いたします。

S-C1完全固定穴付 重荷重用 CADデータダウンロード

ZIP形式でシリーズのデータ全てををまとめてダウンロードしていただけます。

品番 D L ダウンロード
S-C1 M24 130〜200 ↓S-C1 CADデータダウンロード
