S-M3 ゴム付 ミニチュアサンアジャストボルト

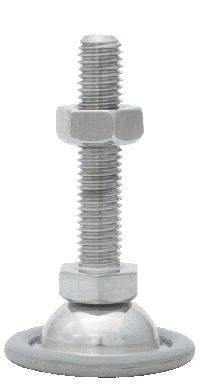

S-M3写真
ミニチュアタイプのサンアジャストボルト

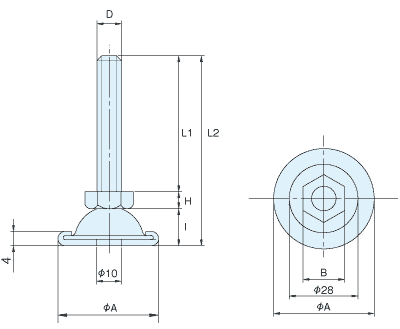

サンドーム S-A・S-B図面
受座部ゴム 材質の特長
SBR(スチレンゴム)

天然ゴムより耐摩耗性、耐老化性がよい グレー色

S-M3 ミニチュアタイプ 規格

品番 サイズ 寸     法 ケース入数 DXF PDF
D φA L1 L2 I B H
S–M3 8× 35 M8×1.25 41 35 54.5 14 13 5.5 260本 ↓DL ↓DL
S–M3 8× 50 M8×1.25 41 50 69.5 14 13 5.5 200本 ↓DL ↓DL
S–M3 8× 75 M8×1.25 41 75 94.5 14 13 5.5 180本 ↓DL ↓DL
S–M3 8×100 M8×1.25 41 100 119.5 14 13 5.5 160本 ↓DL ↓DL
S–M3 10× 50 M10×1.5 41 50 71 14 17 7.0 180本 ↓DL ↓DL
S–M3 10× 75 M10×1.5 41 75 96 14 17 7.0 160本 ↓DL ↓DL
S–M3 10×100 M10×1.5 41 100 121 14 17 7.0 140本 ↓DL ↓DL
S–M3 10×125 M10×1.5 41 125 146 14 17 7.0 160本 ↓DL ↓DL
S–M3 10×150 M10×1.5 41 150 171 14 17 7.0 140本 ↓DL ↓DL
S–M3 10×200 M10×1.5 41 200 221 14 17 7.0 120本 ↓DL ↓DL

S-M3 ミニチュアタイプ耐荷重

材質 寸法D 耐荷重(kg)
ユニクロメッキ M8 1500
M10 2000
オールステンレス M8 1900
M10 3000

●JQA(日本品質保証機構)試験成績書有り

材質・表面処理記号

品番表記方法
SAS
在庫 材質 記号
ステンレス 光沢バレル S
三価クロムクロメートメッキ ホワイト色(ノンクロム) RW
ユニクロメッキ 光沢クロメート白色(1種) U
  クロメートメッキ 有色クロメート黄色(2種) C
  ディスゴ処理 ブラック(ノンクロム) DB
  ディスゴ処理 グレー(ノンクロム) DG
  ラスパート処理 ブラック RB
  ラスパート処理 シルバー RP
在庫品 ○

S-M3 ミニチュアタイプタイプ オプション

  • 表面処理及び特殊寸法、形状などご要望により製作いたします。

S-M3 ミニチュアタイプCADデータダウンロード

ZIP形式でシリーズのデータ全てををまとめてダウンロードしていただけます。

品番 D L ダウンロード
S-M3 M8・M10 35〜200 ↓S-M3 CADデータダウンロード
