【サンファスナー部品株式会社】サンアジャストナット　SNシリーズ

SNシリーズ サンアジャストナット
市販のボルトを流用するのでコストが大幅削減
アジャストナットは脚部付きのナットです。市販のボルトを流用して 機械に設置し手軽にアジャストボルトが装備できます。
重荷重用・重量用にも対応
市販の六角全ねじボルトJISB1180と サンアジャストナットで大幅なコストダウンが可能に!!

サンアジャストナット 規格
品番 サイズ 寸　　　　　法 ケース
入り数		 DXF PDF
φA φA' I B H t
S−NM M8 φ38 φ28 13 13 6 1.6 500 ↓DL ↓DL
S−NM M10 φ38 φ28 12 17 8 1.6 500 ↓DL ↓DL
S−NA M12 φ60 φ51 19 19 8 2.0 250 ↓DL ↓DL
S−NB M16 φ75 φ56 19 24 10 2.0 150 ↓DL ↓DL
S−NC M20 φ78 φ60 19.5 30 13 2.0 110 ↓DL ↓DL

M8・M10はSS 3価クロムクロメートメッキのみになります。上記表示サイズ商品全て在庫有ります。

使い方いろいろアジャストナットの利点・特長
  • 市販のボルトを流用するのでコストが大幅削減。
  • ボルト頭部でも荷重を受ける為、重荷重用・重量用にも対応します。
  • 再利用（リサイクル使用）し易いので資源の有効活用に貢献します。
  • 機械の設置作業が仮置きしてからアジャスト調整できますので 　正確な位置決めが楽にできます。
  • 寸切ボルト使用で棚などの転倒防止用の耐震つっぱり棒として使用できます。

サンアジャストナットの材質
材質 色
SUS304:ステンレス 光沢バレル
SS:三価クロムクロメートメッキ ホワイト色（ノンクロム）

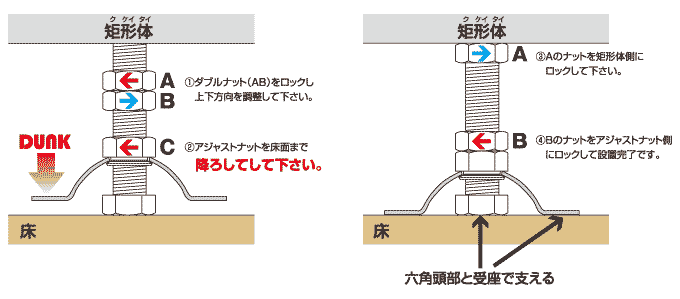

サンアジャストナットの使用方法
アジャストナットの使用方法

※設置方法を動画で詳しく解説しております。

サンアジャストナット　CADデータダウンロード

ZIP形式でシリーズのデータ全てををまとめてダウンロードしていただけます。

品番 D φA ダウンロード
S-N M8・M10・
M12・M16・M20		 φ38〜φ78 ↓サンアジャストナットS-N CADデータ
