【サンファスナー部品株式会社】S-W1 重量物用サンアジャストボルト

S-W1 重量物用サンアジャストボルト 受座径:φ70

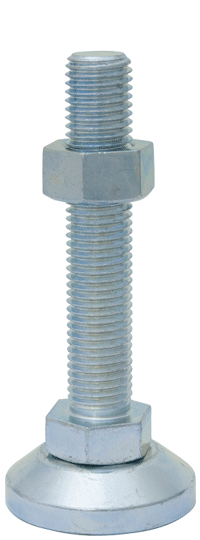

S-S・S-M写真
重量物用サンアジャストボルト ネジ径M24採用
※SSのみ在庫有り
S-A・S-B図面

S-W1 重量物用サンアジャストボルト 規格

品番 サイズ 寸     法 ケース入数 DXF PDF
D φA L1 L2 I B H
S ‒ W1 24×130 M24×3.0 70 130 165 20 36 15 28本 ↓DL ↓DL
S ‒ W1 24×150 M24×3.0 70 150 185 20 36 15 24本 ↓DL ↓DL
S ‒ W1 24×180 M24×3.0 70 180 215 20 36 15 24本 ↓DL ↓DL
S ‒ W1 24×200 M24×3.0 70 200 235 20 36 15 24本 ↓DL ↓DL

S-W1 重量物用 耐荷重

材質 寸法D 耐荷重(kg)
ユニクロメッキ M24 16700

●JQA(日本品質保証機構)試験成績書有り



材質・表面処理記号

品番表記方法
SAS
在庫 材質 記号
三価クロムクロメートメッキ ホワイト色(ノンクロム) RW
ユニクロメッキ 光沢クロメート白色(1種) U
  クロメートメッキ 有色クロメート黄色(2種) C
  ディスゴ処理 ブラック(ノンクロム) DB
  ディスゴ処理 グレー(ノンクロム) DG
  ラスパート処理 ブラック RB
  ラスパート処理 シルバー RP
在庫品 ○

S-W1 重量物用サンアジャストボルト オプション

  • 別途M12・M16・M20用にも転用できます。
  • 別途ロングサイズ有り(受注生産)
    ・M24×250L〜300L
  • 表面処理及び特殊寸法、形状などご要望により製作いたします。

S-W1 重量物用サンアジャストボルト CADデータダウンロード

品番 D L ダウンロード
S-W1 M24 130〜200 ↓S-W1 CADデータダウンロード
