【サンファスナー部品株式会社】技術資料 耐震マット選定チャート

耐震サンアジャストボルト選定チャート

耐震サンアジャストボルトを安全に使用していただくために

耐震SPシリーズ

当社が開発しました製品「耐震サンアジャストボルト」の耐震性能について、この製品は一つの組立部品である事から、単品の耐震性能を評価することは一般的な理解が得られ難い為、「耐震サンアジャストボルト」が設置される代表的な状態を想定して、そのケースの耐震性能を評価する手法を解析し作成いたしました。 設計の際、ご参考にして下さい。

耐震マット選定チャート

耐震SPシリーズ

耐震アジャストボルトの規格(SP-30/SP-50/SP-80/SP-110/SP-140)を選定していただき
震度6 400ガルで必要接着力を算出いたします。

 I:ご使用される耐震サンアジャストボルトの規格は?
  (アジャストボルトの底面の半径 m)
m

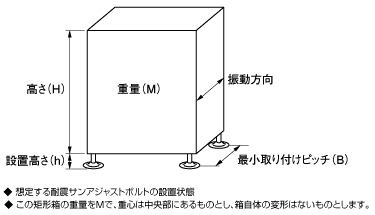

 M:矩形箱の重量Mはいくら? kg
 H:矩形箱の高さHはいくら? m
 B:最小取付けピッチサイズは? m
 h:耐震アジャストボルトへの矩形箱の設置高さhはいくら? m
 A:耐震アジャストボルトは両サイドに幾つづつ設置?

必要な接着力→
N

計算された接着力の上記数値( N)から下記表にある最大接着力をチェックして下さい 。
○数値( N)が下記表の選択した規格の最大接着力以下であれば震度6に対応できます。
×数値( N)が下記表の選択した規格の最大接着力を超えている場合は規格を上げる設置個数を増やして下さい。

規格
マット
半径 (I)
面積
単位
最大 接着力(N)
SP-30
φ24
0.012m
0.00045
160N
SP-50
φ44
0.022m
0.0015
532N
SP-80
φ73
0.0365m
0.0042
1491N
SP-110
φ99
0.0495m
0.0077
2735N
SP-140
φ130
0.065m
0.01327
4712N
