【サンファスナー部品株式会社】傾斜面設置重量物用 サンアジャストボルト

傾斜面設置重量物用 サンアジャストボルト　PAT.P
傾斜面でもレベルの調整が可能 最大15°傾斜
重量物用

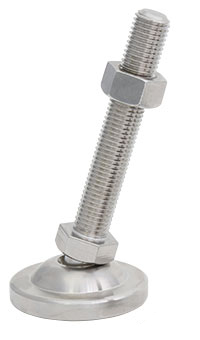

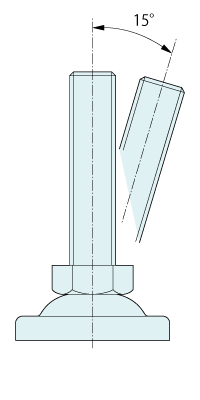

keisya_01keisha_sv

アジャストボルトの傾斜が15°の自由幅を持っているため、傾斜した接地面でも、レベル出しが可能。 受座部は斜面に沿い設置することにより、安定した設置ができます。 バリエーションも豊富です。

傾斜面設置タイプ サンアジャストボルト 規格
品番 受座形状 サイズ 後施工用ゴム DXF PDF
S-V □ 15 φ60 × H18 M12×50〜150 ○ ↓DL↓DL
M16×75〜150 ○ ↓DL↓DL
M20×100〜150 ○ ↓DL↓DL

上記標示サイズ商品全て在庫あります。

S-V15 傾斜面設置タイプ　耐荷重　性能
材質 寸法D 耐荷重（kg）
SUS304 M12 1300
M16 2700
M20 8900
SS M12 1100
M16 2500
M20 6500

●JQA（日本品質保証機構）試験成績書有り

材質・表面処理記号
品番表記方法
  （材質記号）   （D）   （L1）
S-V 15
在庫 材質 色 記号
○
 SUS304:ステンレス 光沢バレル S
○
 SS:三価クロムクロメートメッキ ホワイト色（ノンクロム） RW

在庫品 ○

S-V 15ドーム型重量物用アジャストボルト 受座用ゴム
S-A・S-B　受座用ゴム

お客様にて後施工できます。
後施工ゴム詳細ページへ

品番：S−V□ 15−33
