【サンファスナー部品株式会社】S-A33 標準ゴム付サンアジャストボルト

S-A33 ゴム付アジャストボルト 受座径:φ67.5

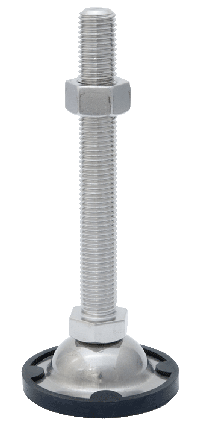

S-A33写真
受座部ゴム 材質の特長
エチレンプロピレンゴム(EPDM)黒色

耐老化性、耐オゾン性、極性液体に対応するRoHS対応

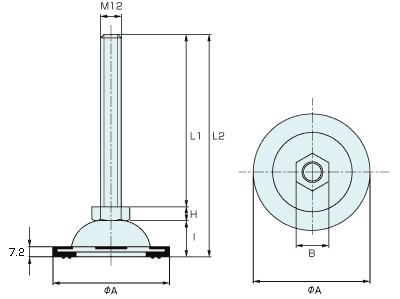

サンドーム S-A・S-B図面

S-A33 標準ゴム付タイプ 規格

表のDXFとPDFの項目よりそれぞれのファイルをダウンロードしていただけます。
ダウンロードしたい項目の『↓DL』を右クリック「別名で保存」でダウンロードして下さいませ。

品番 サイズ 寸     法 ケース入数 DXF PDF
D φA L1 L2 I B H
S-A33 12× 50 M12×1.75 67.5 50 82 24 19 8 80本 ↓DL ↓DL
S-A33 12×75 M12×1.75 67.5 75 107 24 19 8 76本 ↓DL ↓DL
S-A33 12×100 M12×1.75 67.5 100 132 24 19 8 64本 ↓DL ↓DL
S-A33 12×125 M12×1.75 67.5 125 157 24 19 8 56本 ↓DL ↓DL
S-A33 12×150 M12×1.75 67.5 150 182 24 19 8 56本 ↓DL ↓DL

S-A33 標準ゴム付タイプ 耐荷重 性能

材質 寸法D 耐荷重(kg)
ユニクロメッキ M12 1400
オールステンレス M12 2300

●JQA(日本品質保証機構)試験成績書有り

材質・表面処理記号

品番表記方法
SAS
在庫 材質 記号
ステンレス 光沢バレル S
三価クロムクロメートメッキ ホワイト色(ノンクロム) RW
ユニクロメッキ 光沢クロメート白色(1種) U
  クロメートメッキ 有色クロメート黄色(2種) C
  ディスゴ処理 ブラック(ノンクロム) DB
  ディスゴ処理 グレー(ノンクロム) DG
  ラスパート処理 ブラック RB
  ラスパート処理 シルバー RP
在庫品 ○

S-A33 標準ゴム付タイプ オプション

  • 別途ロングサイズ有り(受注生産) M12×180L〜200L〜250L
  • 表面処理及び特殊寸法、形状などご要望により製作いたします。

S-A33 標準ゴム付タイプ CADデータダウンロード

ZIP形式でシリーズのデータ全てををまとめてダウンロードしていただけます。

品番 D L ダウンロード
S-A33 M12 50〜250 ↓S-A33 CADデータダウンロード
