S-B33 標準ゴム付 アジャストボルト 受座径:φ83

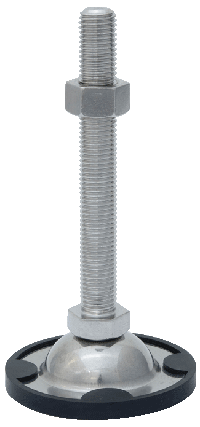

S-B33写真
受座部ゴム 材質の特長
エチレンプロピレンゴム(EPDM)黒色

耐老化性、耐オゾン性、極性液体に対応するRoHS対応

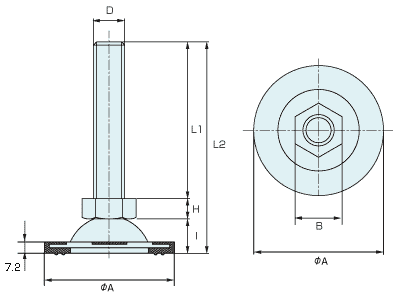

サンドームS-A・S-B図面

S-B33 標準ゴム付タイプ 規格

表のDXFとPDFの項目よりそれぞれのファイルをダウンロードしていただけます。
ダウンロードしたい項目の『↓DL』を右クリック「別名で保存」でダウンロードして下さいませ。

品番 サイズ 寸     法 ケース入数 DXF PDF
D φA L1 L2 I B H
S-B33 16× 75 M16×2.0 83 75 109 24 24 10 48本 ↓DL ↓DL
S-B33 16×100 M16×2.0 83 100 134 24 24 10 44本 ↓DL ↓DL
S-B33 16×130 M16×2.0 83 130 164 24 24 10 32本 ↓DL ↓DL
S-B33 16×150 M16×2.0 83 150 184 24 24 10 32本 ↓DL ↓DL
S-B33 16×180 M16×2.0 83 180 214 24 24 10 32本 ↓DL ↓DL
S-B33 20×100 M20×2.5 83 100 137 24 30 13 36本 ↓DL ↓DL
S-B33 20×130 M20×2.5 83 130 167 24 30 13 32本 ↓DL ↓DL
S-B33 20×150 M20×2.5 83 150 187 24 30 13 32本 ↓DL ↓DL
S-B33 20×180 M20×2.5 83 180 217 24 30 13 32本 ↓DL ↓DL

S-B33 標準ゴム付タイプ 耐荷重

材質 寸法D 耐荷重(kg)
ユニクロメッキ M16 1600
M20 1800
オールステンレス M16 3300
M20 2300

●JQA(日本品質保証機構)試験成績書有り

材質・表面処理記号

品番表記方法
SAS
在庫
材質 記号
ステンレス 光沢バレル S
三価クロムクロメートメッキ ホワイト色(ノンクロム) RW
ユニクロメッキ 光沢クロメート白色(1種) U
  クロメートメッキ 有色クロメート黄色(2種) C
  ディスゴ処理 ブラック(ノンクロム) DB
  ディスゴ処理 グレー(ノンクロム) DG
  ラスパート処理 ブラック RB
  ラスパート処理 シルバー RP
在庫品 ○

S-B33 標準ゴム付タイプ オプション

  • 表面処理及び特殊寸法、形状などご要望により製作いたします。

S-B33 標準ゴム付タイプ CADデータダウンロード

ZIP形式でシリーズのデータ全てををまとめてダウンロードしていただけます。

品番 D L ダウンロード
S-B33 M16〜20 75〜300 ↓S-B33 CADデータダウンロード
