【サンファスナー部品株式会社】S-K2 防振用サンアジャストボルト 受座径:φ50

S-K2 防振用サンアジャストボルト 受座径:φ50

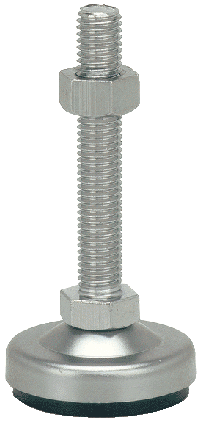

S-A・S-B写真
防振タイプのアジャストボルト
防振サンドームで脚もとすっきりサンドーム
SK2図面図面

S-K2 防振用サンアジャストボルト 規格

品番 サイズ 寸     法 ケース入数 DXF PDF
D φA L1 L2 I B H
S‒K2 12×75 M12×1.75 50 75 101 18  19 8 80本 ↓DL ↓DL
S‒K2 12×100 M12×1.75 50 100 126 18  19 8 80本 ↓DL ↓DL
S‒K2 16×75 M16×2.0 50 75 102 17  24 10 68本 ↓DL ↓DL
S‒K2 16×100 M16×2.0 50 100 127 17  24 10 68本 ↓DL ↓DL

SK2図面図面

S-K2 防振用サンアジャストボルト 耐荷重

材質 寸法D 耐荷重(kg)
ユニクロメッキ M12 3600
M16 5600
オールステンレス M12 4400
M16 8900

●JQA(日本品質保証機構)試験成績書有り

S-K2 防振用サンアジャストボルト 材質

  • 【底部】:ASRゴム 硬度 70゜±5゜(NBRとCRの長所のみを取り合ったゴムです)耐油性、耐薬品性、耐熱性、耐候性、耐寒性のすべてに優れています。
    ※設置面側溝加工付のためスベリ止め効果あり。 ※非移行性ゴム白色(M)在庫完備。
  • 【ボルト・ナット】:SUS304 ステンレス鋼棒
  • 【受  座】:SUS304 板厚=2.0t
  • 【表面処理】:光沢バレル (商品記号)=S
  • ※【ボルト・ナット】:SS400(SWCH)
  • ※【受  座】:SPCC冷間圧延鋼板 板圧=2.0t

材質・表面処理記号

品番表記方法
SAS
在庫 材質 記号
ステンレス 光沢バレル S
三価クロムクロメートメッキ ホワイト色(ノンクロム) RW
ユニクロメッキ 光沢クロメート白色(1種) U
  クロメートメッキ 有色クロメート黄色(2種) C
  ディスゴ処理 ブラック(ノンクロム) DB
  ディスゴ処理 グレー(ノンクロム) DG
  ラスパート処理 ブラック RB
  ラスパート処理 シルバー RP
在庫品 ○

S-K2 防振用サンアジャストボルト オプション

  • 表面処理及び特殊寸法、形状などご要望により製作いたします。

S-K2 防振用サンアジャストボルト CADデータダウンロード

ZIP形式でシリーズのデータ全てををまとめてダウンロードしていただけます。

品番 D L ダウンロード
S-K2 M12・M16 75〜100 ↓S-K2 CADデータダウンロード
