【サンファスナー部品株式会社】S-SC3 家具用ゴム付サンアジャストボルト

S-SC3 木工用(家具用)ゴム付サンアジャストボルト

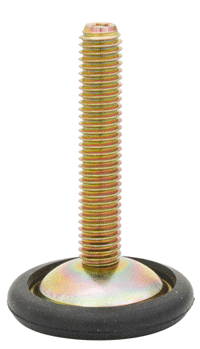

S-S・S-M写真
木工用(家具用)ゴム付サンアジャストボルト
頭部⊕付 SS400クロメート処理

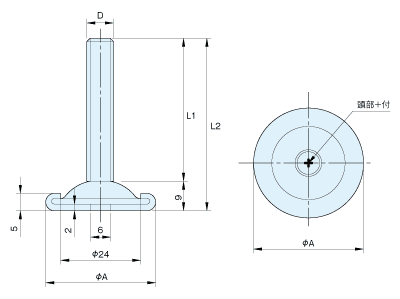

S-A・S-B図面
受座部ゴム 材質の特長
ASR(NBRとCRの長所のみを取り合ったゴムです)

耐油性、耐候性、耐オゾン性、耐摩耗性、耐老化性がよい 付色=白色・黒色

S-SC 家具用ゴム付サンアジャストボルト 規格

品番 サイズ 寸    法 DXF PDF
D φA L1 L2
S-SC3
8× 30
M8
32
23
32
S-SC3
8× 50
M8
32
43
52
S-SC3
8× 70
M8
32
63
72
S-SC3
8× 90
M8
32
83
92
S-SC3
8×105
M8
32
98
107
S-SC3
8×130
M8
32
123
132

上記標示サイズ商品全て在庫あります。

S-SC3 家具用ゴム付サンアジャストボルト 耐荷重

材質 寸法D 耐荷重(kg)
クロメートメッキ M8 550

●JQA(日本品質保証機構)試験成績書有り

材質・表面処理記号

品番表記方法
SAS
在庫 材質 記号
三価クロムクロメートメッキ ホワイト色(ノンクロム) RW
ユニクロメッキ 光沢クロメート白色(1種) U
クロメートメッキ 有色クロメート黄色(2種) C
  ディスゴ処理 ブラック(ノンクロム) DB
  ディスゴ処理 グレー(ノンクロム) DG
  ラスパート処理 ブラック RB
  ラスパート処理 シルバー RP
在庫品 ○

S-SC3 家具用サンアジャストボルト オプション

  • 表面処理及び特殊寸法、形状などご要望により製作いたします。

S-SC3 家具用サンアジャストボルト CADデータダウンロード

ZIP形式でシリーズのデータ全てををまとめてダウンロードしていただけます。

品番 D L ダウンロード
S-SC3 M8 30〜130 ↓S-SC3 CADデータダウンロード
