【サンファスナー部品株式会社】S-X 標準サンアジャストボルトφ55

S-X 標準サンアジャストボルト 受座径:φ55

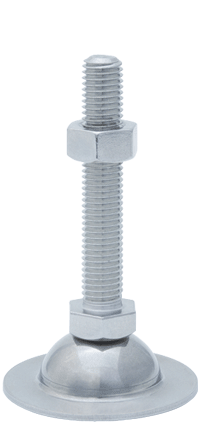

S-X写真
省スペース標準タイプのアジャストボルト
サンドームで脚もとすっきり【受座径:φ55】
サンドーム S-X写真

S-X 標準タイプ 規格

表のDXFとPDFの項目よりそれぞれのファイルをダウンロードしていただけます。
ダウンロードしたい項目の『↓DL』を右クリック「別名で保存」でダウンロードして下さいませ。

品番 サイズ 寸     法 ケース入数 DXF PDF
D φA L1 L2 I B H
S–X 12× 50 M12×1.75 55 50 76 18 19 8 132本 ↓DL ↓DL
S–X 12× 75 M12×1.75 55 75 101 18 19 8 120本 ↓DL ↓DL
S–X 12×100 M12×1.75 55 100 126 18 19 8 112本 ↓DL ↓DL
S–X 12×125 M12×1.75 55 125 151 18 19 8 100本 ↓DL ↓DL
S–X 12×150 M12×1.75 55 150 176 18 19 8 84本 ↓DL ↓DL
S–X 12×180 M12×1.75 55 180 206 18 19 8 80本 ↓DL ↓DL
S–X 12×200 M12×1.75 55 200 226 18 19 8 80本 ↓DL ↓DL
S–X 12×250 M12×1.75 55 250 276 18 19 8 52本 ↓DL ↓DL

材質・表面処理記号

品番表記方法
SAS
在庫 材質 記号
ステンレス 光沢バレル S
三価クロムクロメートメッキ ホワイト色(ノンクロム) RW
ユニクロメッキ 光沢クロメート白色(1種) U
  クロメートメッキ 有色クロメート黄色(2種) C
  ディスゴ処理 ブラック(ノンクロム) DB
  ディスゴ処理 グレー(ノンクロム) DG
  ラスパート処理 ブラック RB
  ラスパート処理 シルバー RP
在庫品 ○

S-X 標準タイプ オプション

  • 表面処理及び特殊寸法、形状などご要望により製作いたします。

S-X 標準タイプ CADデータダウンロード

ZIP形式でシリーズのデータ全てををまとめてダウンロードしていただけます。

品番 D L ダウンロード
S-X M12 50〜250 ↓S-X CADデータダウンロード
