【サンファスナー部品株式会社】耐震サンアジャストボルトSPシリーズ

SPシリーズ 耐震サンアジャストボルト

備えあれば憂い無し、大切な機械設備を地震から守ります。

特許No5128145号

まったく新しいタイプの耐震材
『NonBuren(ノンブレン)』使用

ノンブレンは新幹線「のぞみ号・レールスター号」の床下防振から「半導体製造装置」などの精密機械の防振まで様々なシーンで活躍する耐震材です。

サンドーム

耐震アジャストボルトSPシリーズ 特長

  • 非常に優れた耐油性を兼ねた耐震材
  • 屈曲や引裂にも抜群の強さを発揮
  • 他の部材に比べて格段に高い衝撃吸収性

耐震アジャストボルトSPシリーズ 規格

品番 サイズ 寸     法 適正
荷重
4本
使用時
DXF PDF
D φA L1 L2 I B H φC
SP-30 M6×25 M6×1.0 30 25 43.5 13 10 4 φ24 30kg ↓DL ↓DL
M8×35〜 M8×1.25 30 35 55 13 13 5.5 ↓DL ↓DL
SP-50 M8×35〜 M 8×1.25 50 35 60 18 13 5.5 φ44 135kg ↓DL ↓DL
M10×50〜 M10×1.5 50 50 76.5 18 17 7 ↓DL ↓DL
SP-80 M12×75〜 M12×1.75 80 75 109.5 25 19 8 φ73 510kg ↓DL ↓DL
M16×75〜 M16×2.0 80 75 111.5 25 24 10 ↓DL ↓DL
SP-110 M12×75〜 M12×1.75 107 75 114.5 30 19 8 φ99 1200kg ↓DL ↓DL
M16×75〜 M16×2.0 107 75 116.5 30 24 10 ↓DL ↓DL
M20×100〜 M20×2.5 107 100 144.5 30 30 13 ↓DL ↓DL
品番 寸     法 適正
荷重
4本
使用時
DXF PDF
D φA φA’ L1 L2 I B H φC
SP-140 BSタイプ
(プレス)
M12× 75〜 M12×1.75 140 75 75 111 26.5 19 8 φ130 3200kg ↓DL ↓DL
M16× 75〜 M16×2.0 140 75 75 113 26.5 24 10 ↓DL ↓DL
M20×100〜 M20×2.5 140 75 100 141 26.5 30 13 ↓DL ↓DL
品番 寸     法 適正
荷重
4本
使用時
DXF PDF

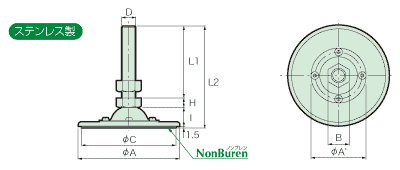

D φA φA’ L1 L2 I B H φC
SP-141 VSタイプ
(重量物)
M16× 75〜 M16×2.0 140 60 75 111 24.5 24 10 φ130 3200kg ↓DL ↓DL
M20×100〜 M20×2.5 140 60 100 139 24.5 30 13 ↓DL ↓DL

耐震アジャストボルトSPシリーズの耐震映像

耐震テスト映像

自作耐震装置により阪神大震災クラスの地震波での耐久性をテストしています。

引っ張りテスト映像

自作張力テスト装置によりノンブレンマットを引っ張りマットの粘着力をテストしております。

耐震アジャストボルトSPシリーズ 注意事項

  • 設置する床は強固な床で御使用ください。
  • 設置する床面の汚れ・ホコリ・水・油分等は、きれいに取り除いて下さい。
  • 特にレベルの必要な時や、重心がセンターに無い品物は、サンアジャストボルトにて水平に設置後、SP耐震サンアジャストボルトで固定されることをおすすめします。

耐震アジャストボルトSPシリーズ データダウンロード

ZIP形式でシリーズのデータ全てををまとめてダウンロードしていただけます。

品番 D L ダウンロード
SP-30 M6・M8 25〜 ↓耐震アジャストボルトSP-30データダウンロード
SP-50 M8・M10 35〜 ↓耐震アジャストボルトSP-50データダウンロード
SP-80 M12・M16 75〜 ↓耐震アジャストボルトSP-80データダウンロード
SP-110 M12・M16・M20 75〜 ↓耐震アジャストボルトSP-110データダウンロード
SP-140 M12・M16・M20 75〜 ↓耐震アジャストボルトSP-140データダウンロード
SP-141 M16・M20・M24 75〜 ↓耐震アジャストボルトSP-141データダウンロード

耐震アジャストボルトSPシリーズ カタログダウンロード

↓耐震アジャストボルト カタログデータダウンロード
