【サンファスナー部品株式会社】サンアジャストボルト用 脚止メ金具

ZF サンアジャストボルト用 脚止メ金具

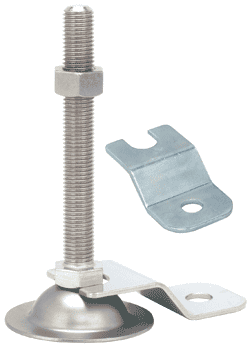

S-S・S-M写真
脚止メ金具

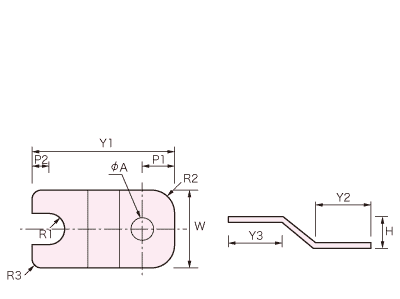

S-A・S-B図面

ZF サンアジャストボルト用 脚止メ金具 規格

品番 サイズ 受座径 ケース入数 DXF PDF
Y1 Y2 Y3 W P1 P2 φA R1 R2 R3 H
ZF M20 97 40 40 50 20 15 14 15 15 5 22 200本 ↓DL ↓DL
ZF M16 97 40 40 50 20 10 14 12 15 5 22 200本 ↓DL ↓DL
ZF M12 90 35 35 50 20 10 14 10 15 5 19 200本 ↓DL ↓DL
ZF M10〜M8 58 25 25 25 12.5 8 12 8 3 3 9 500本 ↓DL ↓DL

上記標示サイズ商品全て在庫あります。

ZF材質・仕様

M20〜M16〜M12

共通SPCC   t = 3.0 表面処理 ユニクロメッキ
SUS304  t = 3.0 表面処理 光沢バレル

M10〜M8 共通

SPCC   t = 2.0 表面処理 ユニクロメッキ
SUS304  t = 2.0 表面処理 光沢バレル

ZF 材質・表面処理記号

在庫 材質 記号
ステンレス 光沢バレル S
三価クロムクロメートメッキ ホワイト色(ノンクロム) RW
ユニクロメッキ 光沢クロメート白色(1種) U
  クロメートメッキ 有色クロメート黄色(2種) C
  ディスゴ処理 ブラック(ノンクロム) DB
  ディスゴ処理 グレー(ノンクロム) DG
  ラスパート処理 ブラック RB
  ラスパート処理 シルバー RP
在庫品 ○

ZF サンアジャストボルト用 脚止メ金具 CADデータダウンロード

ZIP形式でシリーズのデータ全てををまとめてダウンロードしていただけます。

品番 受座径 ダウンロード
ZF脚止メ金具 M10〜M20 ↓ZF脚止メ金具 CADデータダウンロード
