【サンファスナー部品株式会社】S-G1固定穴付 重荷重用サンアジャストボルト

S-G1 完全固定穴付重荷重用 受座径：φ110
S-S・S-M写真
重荷重用サンアジャストボルト
S-G1シリーズ固定用（穴付）※受注生産

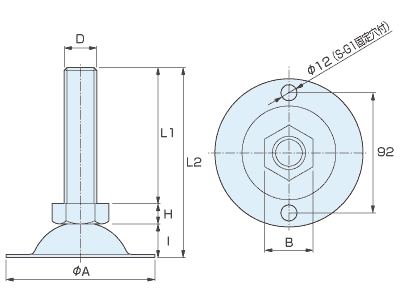

サンドームS-A・S-B図面

S-G1固定穴付 重荷重用 規格
品番 サイズ 寸　　　　　法 ケース入数 DXF PDF
D φA L1 L2 I B H
S–G1 24 × 130 M24 × 3 110 130 169 24 36 15 20本 ↓DL ↓DL
S–G1 24 × 150 M24 × 3 110 150 189 24 36 15 20本 ↓DL ↓DL
S–G1 24 × 180 M24 × 3 110 180 219 24 36 15 20本 ↓DL ↓DL
S–G1 24 × 200 M24 × 3 110 200 239 24 36 15 20本 ↓DL ↓DL

上記標示サイズ商品全て在庫あります。

S-G1（固定穴付） 重荷重用 耐荷重
材質 寸法D 耐荷重（kg）
SUS304 M24 6,500
SS M24 5,700

●ＪＱA（日本品質保証機構）試験成績書有り

材質・表面処理記号
品番表記方法
  （ｽﾃﾝﾚｽ） （D）   （L1）
S-G1 S
在庫 材質 色 記号
○
 SUS304:ステンレス 光沢バレル S
○
 SS:三価クロムクロメートメッキ ホワイト色（ノンクロム） RW

在庫品 ○


S-G1固定穴付 重荷重用 オプション
  • 別途M16・M20用にも転用できます。
  • 表面処理及び特殊寸法、形状などご要望により製作いたします。

S-G1固定穴付 重荷重用 CADデータダウンロード

ZIP形式でシリーズのデータ全てををまとめてダウンロードしていただけます。

品番 D L ダウンロード
S-G1固定穴付 M24 130〜200 ↓S-G1 CADデータダウンロード
