【サンファスナー部品株式会社】耐震サンアジャストボルトSHシリーズ『DUNK』

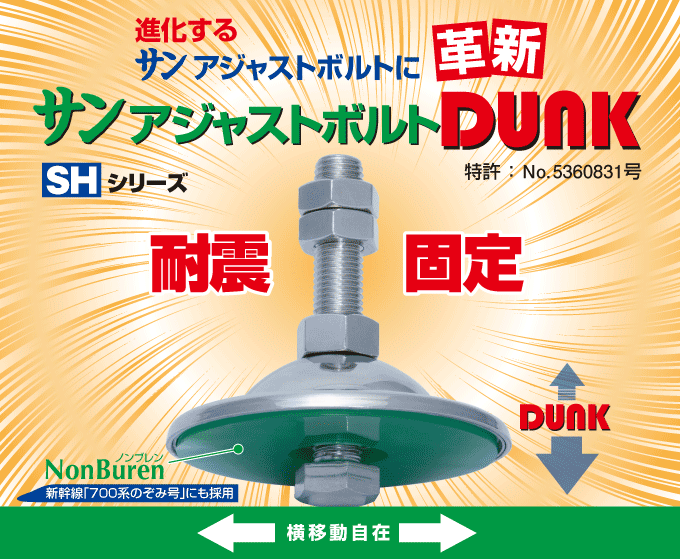

SHシリーズ 耐震サンアジャストボルト『DUNK』

サンアジャストナット
簡単設置で! 備えあれば憂いなし! 安心・安全と大切な機械設備を守ります。

従来の耐震マットの設置には熟練の設置技術が必要でしたが、アジャストボルト「DUNK/ダンク」を使用することにより、短時間で素早く、耐震シートを傷めることなく、一発で設置することが可能になりました。アジャストボルトの設置は受座部のナット(N)を廻して調整し、ダブルナットによりボルトを固定します。

耐震サンアジャストボルトSHシリーズ『DUNK』 特長

  • 非常に優れた耐油性を兼ねた耐震材
  • 屈曲や引裂にも抜群の強さを発揮
  • 他の部材に比べて格段に高い衝撃吸収性

ノンブレンは新幹線「のぞみ号・レールスター号」の床下防振から「半導体製造装置」などの精密機械の防振まで様々なシーンで活躍する耐震材です。

耐震サンアジャストボルトSHシリーズ『DUNK』 規格

品番 サイズ 寸     法 DXF PDF
φA I B H φC × φE φF
S-HA M12 φ80 25 19 8 φ73 × φ25 φ23 ↓DL ↓DL
S-HA1 M12 φ107 28 19 8 φ99 × φ25 φ23 ↓DL ↓DL
S-HB M16 φ107 28 24 10 φ99 × φ31 φ29 ↓DL ↓DL
S-HC M20 φ107 28 30 13 φ99 × φ38 φ36 ↓DL ↓DL

耐震サンアジャストボルトSHシリーズ 材質・表面処理

・SUS304(ステンレス):光沢バレル
・SS400:三価クロメート

耐震サンアジャストボルトの耐震映像

耐震テスト映像

自作耐震装置により阪神大震災クラスの地震波での耐久性をテストしています。

引っ張りテスト映像

自作張力テスト装置によりノンブレンマットを引っ張りマットの粘着力をテストしております。

耐震サンアジャストボルトSHシリーズ『DUNK』の使用方法

取り扱い説明書

取り扱い説明書をダウンロードできます。DOWNLOAD
※設置方法を動画で詳しく解説しております。

アジャストボルト「DUNK」の使用方法

耐震サンアジャストボルトSH 注意事項

  • 設置する床は強固な床で御使用ください。
  • 設置する床面の汚れ・ホコリ・水・油分等は、きれいに取り除いて下さい。
  • 特にレベルの必要な時や、重心がセンターに無い品物は、サンアジャストボルトにて水平に設置後、SP耐震サンアジャストボルトで固定されることをおすすめします。

耐震アジャストボルトSHシリーズデータ ダウンロード

ZIP形式でシリーズのデータ全てををまとめてダウンロードしていただけます。

品番 D φA ダウンロード
S-H M12・M16・M20 Φ80〜Φ107 ↓耐震アジャストボルトSH CADデータダウンロード

耐震アジャストボルト カタログダウンロード

↓耐震アジャストボルト カタログデータダウンロード
