【サンファスナー部品株式会社】S-S ミニチュアサンアジャストボルト

S-S ミニチュアサンアジャストボルト 受座径:φ30

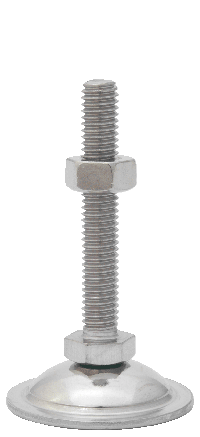

SS写真
ミニチュアタイプのアジャストボルト
サンドームで脚もとすっきり

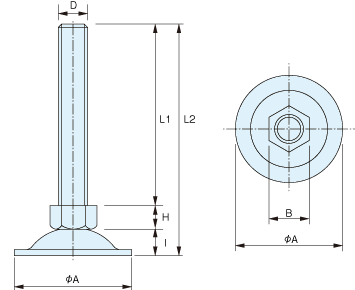

サンドームSS図面

S-S ミニチュアタイプ 規格

品番 サイズ 寸     法 ケース入数 DXF PDF
D φA L1 L2 I B H
S–S 5× 30 M5×0.8 30 30 40.5 7 8 3.5 1200本 ↓DL ↓DL
S–S 5× 60 M5×0.8 30 60 70.5 7 8 3.5 800本 ↓DL ↓DL
S–S 6× 40 M6×1.0 30 40 51.0 7 10 4.0 680本 ↓DL ↓DL
S–S 6× 80 M6×1.0 30 80 91.0 7 10 4.0 500本 ↓DL ↓DL

S-S ミニチュアタイプ 耐荷重

材質 寸法D 耐荷重(kg)
ユニクロメッキ M5 600
M6 900
オールステンレス M5 900
M6 1200

●JQA(日本品質保証機構)試験成績書有り



材質・表面処理記号

品番表記方法
SAS
在庫 材質 記号
ステンレス 光沢バレル S
三価クロムクロメートメッキ ホワイト色(ノンクロム) RW
ユニクロメッキ 光沢クロメート白色(1種) U
  クロメートメッキ 有色クロメート黄色(2種) C
  ディスゴ処理 ブラック(ノンクロム) DB
  ディスゴ処理 グレー(ノンクロム) DG
  ラスパート処理 ブラック RB
  ラスパート処理 シルバー RP
在庫品 ○

受座部後施工用ゴム(後施工で設置できます)

黒色             白色

受座部後施工用ゴム

お客様にて後施工できます。
詳しくはこちら

予めゴムが付いたS-Sシリーズ
S−S3シリーズもご用意しております。S-S3のページ

S-S ミニチュアタイプ オプション

  • 表面処理及び特殊寸法、形状などご要望により製作いたします。

S-S ミニチュアタイプ CADデータダウンロード

ZIP形式でシリーズのデータ全てををまとめてダウンロードしていただけます。

品番 D L ダウンロード
S-S M5・M6 30〜80 ↓S-S CADデータダウンロード
