S-M ミニチュアサンアジャストボルト 受座径:φ38

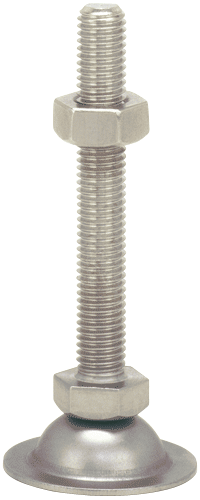

S-M写真
ミニチュアタイプのアジャストボルト
サンドームで脚もとすっきり
サンドーム

S-M図面

S-M ミニチュアタイプ 規格

品番 サイズ 寸     法 ケース入数 DXF PDF
D φA L1 L2 I B H
S–M 8× 35 M8×1.25 38 35 53.5 13 13 5.5 360本 ↓DL ↓DL
S–M 8× 50 M8×1.25 38 50 68.5 13 13 5.5 300本 ↓DL ↓DL
S–M 8× 75 M8×1.25 38 75 93.5 13 13 5.5 240本 ↓DL ↓DL
S–M 8×100 M8×1.25 38 100 118.5 13 13 5.5 200本 ↓DL ↓DL
S–M 10× 50 M10×1.5 38 50 70 13 17 7.0 300本 ↓DL ↓DL
S–M 10× 75 M10×1.5 38 75 95 13 17 7.0 240本 ↓DL ↓DL
S–M 10×100 M10×1.5 38 100 120 13 17 7.0 200本 ↓DL ↓DL
S–M 10×125 M10×1.5 38 125 145 13 17 7.0 240本 ↓DL ↓DL
S–M 10×150 M10×1.5 38 150 170 13 17 7.0 200本 ↓DL ↓DL
S–M 10×200 M10×1.5 38 200 220 13 17 7.0 160本 ↓DL ↓DL

S-M ミニチュアタイプ 耐荷重

材質 寸法D 耐荷重(kg)
ユニクロメッキ M8 1500
M10 2000
オールステンレス M8 1900
M10 3000

●JQA(日本品質保証機構)試験成績書有り

材質・表面処理記号

品番表記方法
SAS
在庫 材質 記号
ステンレス 光沢バレル S
三価クロムクロメートメッキ ホワイト色(ノンクロム) RW
ユニクロメッキ 光沢クロメート白色(1種) U
  クロメートメッキ 有色クロメート黄色(2種) C
  ディスゴ処理 ブラック(ノンクロム) DB
  ディスゴ処理 グレー(ノンクロム) DG
  ラスパート処理 ブラック RB
  ラスパート処理 シルバー RP
在庫品 ○

受座部後施工用ゴム(後施工で設置できます)

グレー色

受座部後施工用ゴム

お客様にて後施工できます。
詳しくはこちら

予めゴムが付いたS-Mシリーズ
S−M3シリーズもご用意しております。S-M3のページ

S-M ミニチュアタイプタイプ オプション

  • 表面処理及び特殊寸法、形状などご要望により製作いたします。

S-M ミニチュアタイプ CADデータダウンロード

ZIP形式でシリーズのデータ全てををまとめてダウンロードしていただけます。

品番 D L ダウンロード
S-M M8・M10 35〜200 ↓S-M CADデータダウンロード
